CJC8988可Pin to Pin替代WM8988和ES8388，数据对比性能介绍如下：

1、CJC8988是一个参考WM8988设计的芯片，可直接替换使用，与WM8988具有相同的IIC格式和寄存器定义，但有少量音量寄存器的定义差异，因此在相同配置下声音大小可能会有差异。

2、与ES8388相比CJC8988的封装相同，但管脚定义有所不同，IIC的读写时序也不一致，而寄存器定义则存在差异。

3、尽管ES8388规格书显示效果优于CJC8988，实际效果比规格书描述的要差约6db，声音效果也不太理想。此外，ES8388在上电断电时可能存在噪音，在模式切换时可能会出现POP声。

4、WM8988可以在1.5V至3.6V的范围内工作，但其IC接口不支持读模式，而CJC8988的I接口支持读模式，这为调试带来了很多方便.

5、如果要将CJC8988替换ES8328或ES8388，可能需要调整外围电路。

6、CJC8988模拟和数字电路在1.8V下可达到要求的性能，而ES8338的较佳性能是模拟为3.3V，数字为1.8V。在模拟和数字电路同时供电为1.8V的情况下，CJC8988的性能指如SNR、THD+N等都要比ES8338高出很多。

由工采网代理的CJC8988是一个低功率，高质量的立体声编解码器，和WM8988外围电路一致，管脚兼容；可以直接Pin to Pin替代WM8988，CJC8988是参考WM8988设计的，芯片可以直接替换；IIC格式一致，寄存器定义一致，但少量音量寄存器，定义一致，但同样配置下声音大小有差异。

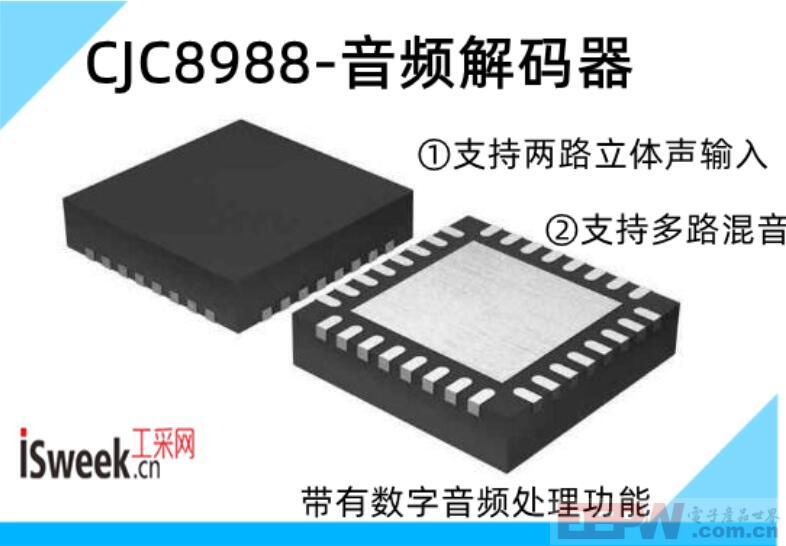

Codec芯片 - CJC8988是一颗超低功耗的双路ADC和DAC的音频编码器，目前可以完全替代wolfson WM8988,目前已经量产；为便携式数字音频应用而设计；有2个耳机放大器或立体声输入输出接口的 AD/DA转换器。专门为低功耗、便携式设备设计开发的。

芯片采用成熟的0.18μ CMOS工艺，工作电压1.8V，成本低廉，整个芯片所有通路工作时的总功耗为9mW，录音和回放通路的信噪比大于96db， 总谐波失真大于85dB。

CJC8988在电源电压降至1.8V时工作，尽管数字核心可以在电压降至1.5V时工作以节省电力，并且所有电源的较大电压为3.3伏。芯片的不同部分也可以在软件控制下断电。CJC8988提供了一个非常小和薄的4x4mmCOL包，理想的用于手持和便携式系统。

CJC8988拥有静音功能和可编程音量调节能力，音频数据接口包含I2S,24bit/20bit/16bit Left Right justified,DSP多种格式，同时提供音量控制、静音、去加重、电源管理、3D增强等强大功能，适用于便携式多媒体播放器、多媒体、智能手机、手持游戏等设备上。

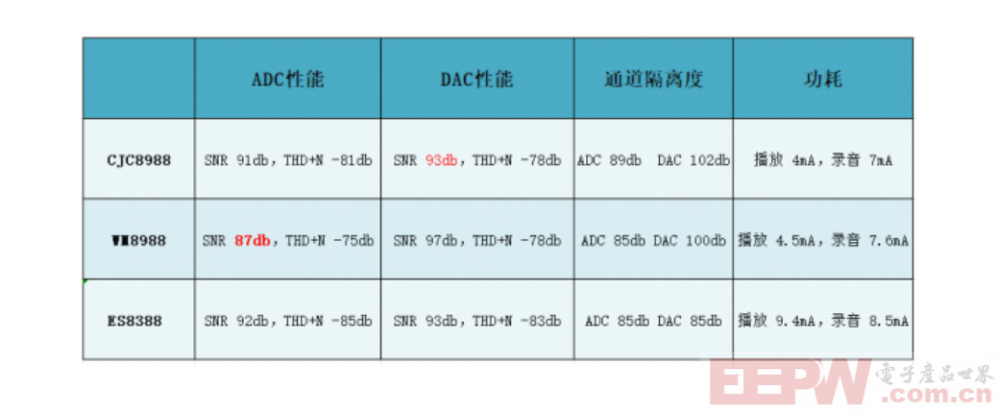

CJC8988可Pin to Pin替代WM8988ES8388三款型号性能参数如下：

音频编解码器 - CJC8988的特性：

DAC信噪比93 dB(“A”加权)，T高清-87dB在48 kHz，1.8V
ADC信噪比91 dB(“A”加权)，THD-81dB在48 kHz，1.8V
2个芯片上的耳机驱动程序
-THD-78dB，信噪比93 dB，16Ω负载Hz，1.8V
数字图形均衡器
低倍（显微镜）
-7.8mW立体声播放器（1.8V电源）
-16.8mW记录和回放（1.8V电源）
低电源电压
-模拟1.8V至3.3V
-数字机芯：1.5V到3.3V
-数字输入I/O：1.8V至3.3V
256fs/384fs或USB主时钟速率：12MHz，24MHz
音频采样率：8、11.025、16、22.05、24、32、44.1、48、88.2、96个kHz

从内部从主时钟产生88.2,96kHz主时钟
